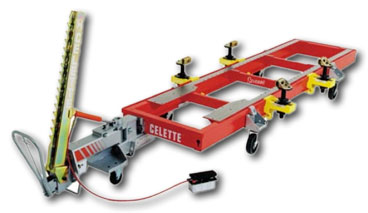

Sevenne

Der spezielle Rahmen zur schnellen Verankerung der Räder ist mit dem bekannten Modullochbild ausgestattet. Vier Verankerungsklammern lassen sich leicht und schnell am Richtrahmen befestigen und linear verstellen.

Diese breite und lange Bank ist auch zur Reparatur von leichten Nutzfahrzeugen einsetzbar.

Ein leichtes und schnelles Anbringen der Räder in jeder gewünschten bzw. erforderlichen Position ist durch den neuartigen speziellen Rahmen der Richtbank möglich. Die schalenförmigen Radträger dienen als Ablage für Schrauben, Muttern etc. Zwei von den vier Rädern sind mit Feststellbremsen versehen.

Die seitlichen Verankerungen mit gegossener Führung für die Verankerungsspindel, welche mit einer Skalierung für die Einstellung der Höhe versehen ist, sowie die geschmiedeten Stahlklemmbacken erlauben die Festhaltung des Fahrzeuges an der Schweißnaht.

Das Richtgerät SEVENNE kann stufenlos rund um die Richtbank leicht befestigt werden. Der Zug- und Druckarm kann einfach und vielseitig verstellt werden.

Die SEVENNE-Anlage kann entweder mit den Modultraversen und MULTI-Z-Aufnahmen sowie den spezifischen Richtstecksätze oder mit einem mechanischen Meßsystem METRO 2000 oder MYGALE eingesetzt werden. Ferner erlaubt diese Anlage auch die Verwendung des elektronischen Meßsystems NAJA.

Lieferumfang:

• 1 SEVENNE-Richtbank mit 4 Rädern
• 1 SEVENNE-Richtgerät mit Zylinder und lufthydraulischer Pumpe
• 4 Verankerungen
• 1 Rollwagen

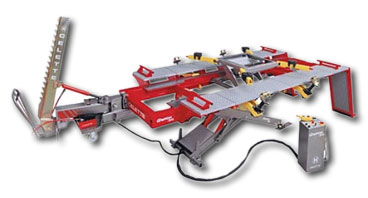

GRIFFON 2800

Tragkraft 2,8 to Hebevorrichtung zum Anheben der Richtbank

Bestehend aus:

• integriertem Radfreiheber
• Auffahrrampen
• hohe Seitenrampen
• Steuerpult
• 4 Verankerungen

(Richtgerät SEVENNE ist nicht im Lieferumfang - Bestellnr. SVN93.203)



Technische Details
Tragfähigkeit	2800 kg
Hubhöhe	max. 1340 mm
Zugkraft	10 t
Richtrahmen-Breite	2540 mm
Richtrahmen-Tiefe	5800 mm
Richtrahmen-Höhe	1340 mm
Druckluftanschluss	7 bar
Gewicht	1735 kg

Zubehör

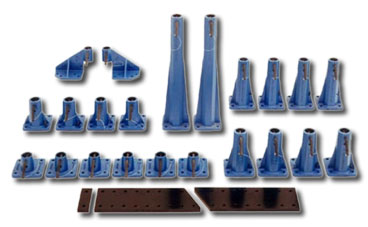

Der MULTI-Z-Satz dient zur Aufnahme der fahrzeugspezifischen Richtwinkelsätze. Besteht aus: 6x Türmen MZ 080 4x Türmen MZ 140 1x Turm MZ 141 1x Turm MZ 142 4x Türmen MZ 200 4x Türmen MZ 260 1x Turm MZ 601 1x Turm MZ 602 1x Satz von 2 Platten TV 400. Gewicht 128 kg br.

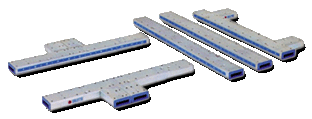

	Modultraversen Grundsatz Bestehend aus: 3 Quer- 2 Längsschienen mit integrierten Käfigmuttern. Gewicht 200 kg
Auswahl an Hydrauliksatzzusammenstellungen Selbstverständlich sind alle Teile auch einzeln erhältlich Hydraulikzusammenstellung 10 to im Metallkoffer
	Hydraulikzusammenstellung 4 to "Super" im Plastikkoffer
Verankerungs- und Zugzusammenstellung bestehend aus: 2 x CN 2410 - Kette 2,4 m 1 Haken 2 x CR 210 Doppelhaken 1 x ATD 135 Zugplatte 1 x ATD 1312 Klemme 100 mm 1 x ATD 1324 Klemme 50 mm 1 x ATD 1343 Universal-Zugklemme
